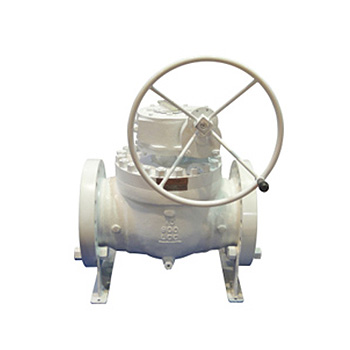

上裝式金屬硬密封球閥
固定式設計,整體從閥體上部裝入,閥桿與球連為一體,杜絕了閥桿松動或脫出的可能.閥桿密封采用柔性石墨,中法蘭采用柔性石墨或鋼墊來實現密封。閥座密封圈從閥體兩邊通道裝入,兩邊加柔性石墨填料密封,在閥座臺階入設有彈簧.依壓時,兩邊的預緊力依靠調整圈壓迫彈簧來實現.壓力升高時,介質進入閥座后部,使閥座緊體達到密封。
技術要求:
1、閥門設計與制造按API 6D-2014、API 608-2012和GB/T 12237-2007等的規定；
2、閥門試驗按API 598-2009、JB/T 9092-1999和GB/T 13927-2008等的規定；
3、結構長度按ASME B16.10-2009和GB/T 12221-2005等的規定,或按企標長度或用戶提供尺寸；
4、法蘭按ASME B16.5-2013、ASME B16.47-2011、GB/T 9113-2010、JB/T 79-2015和HG/T 20592-2009與HG/T 20615-2009等的規定，焊接坡口按ASEM B16.25-2012等的規定或用戶提供尺寸；
5、壓力溫度額定值按ASME B16.34-2013和GB/T 12224-2005等的規定。
主要零件材質表：
| 零件名稱 | 材質 | ||
| 閥體、閥蓋 | WCB | CF8 | CF8M、CF3M |
| 閥桿 | A105+ENP或者不銹鋼 | F304 | F316/F316L |
| 閥座 | 硬質合金和不銹鋼 | ||
| 閥蓋填料 | 石棉盤根、PTFE、柔性石墨 | ||
樣圖：
尺寸表：
| PN16(1.6MPa) | (mm) | ||||||||||||
| 通徑 | L | L0 | L1 | D | D1 | D2 | H | f | b | d | n | D3 | F |
| 50 | 230 | 400 | 143 | 160 | 125 | 100 | 153 | 3 | 16 | 18 | 4 | - | - |
| 80 | 310 | 600 | 172 | 195 | 160 | 135 | 195 | 3 | 20 | 18 | 4 | - | - |
| 100 | 350 | 850 | 191 | 215 | 180 | 155 | 213 | 3 | 20 | 18 | 8 | - | - |
| 150 | 394 | - | 311 | 280 | 240 | 210 | 535 | 3 | 24 | 23 | 8 | - | - |
| 200 | 457 | - | 311 | 335 | 295 | 265 | 504 | 3 | 26 | 23 | 12 | - | - |
| 250 | 533 | - | 311 | 405 | 355 | 320 | 608 | 3 | 30 | 25 | 12 | - | - |
| 300 | 610 | - | 311 | 460 | 410 | 375 | 647 | 4 | 32 | 25 | 12 | - | - |
| 350 | 686 | - | 428 | 520 | 470 | 435 | 813 | 4 | 34 | 25 | 16 | - | - |
| 400 | 762 | - | 535 | 580 | 525 | 485 | 882 | 4 | 36 | 30 | 16 | - | - |
| PN25(2.5MPa) | (mm) | ||||||||||||
| 50 | 230 | 400 | 143 | 160 | 125 | 100 | 153 | 3 | 20 | 18 | 4 | 88 | 4 |
| 80 | 310 | 600 | 172 | 195 | 160 | 135 | 195 | 3 | 22 | 18 | 8 | 121 | 4 |
| 100 | 350 | 850 | 191 | 230 | 190 | 160 | 213 | 3 | 24 | 23 | 8 | 150 | 4.5 |
| 150 | 403 | - | 311 | 300 | 250 | 218 | 535 | 3 | 30 | 25 | 8 | 204 | 4.5 |
| 200 | 502 | - | 311 | 360 | 316 | 278 | 564 | 3 | 34 | 25 | 12 | 260 | 4.5 |
| 250 | 568 | - | 428 | 425 | 370 | 332 | 729 | 3 | 36 | 30 | 12 | 313 | 4.5 |
| 300 | 648 | - | 428 | 485 | 430 | 390 | 774 | 4 | 40 | 30 | 16 | 364 | 4.5 |
| PN64(6.4MPa) | (mm) | ||||||||||||
| 100 | 406 | 850 | 191 | 250 | 200 | 168 | 213 | 3 | 32 | 25 | 8 | 150 | 4.5 |
| 150 | 495 | - | 311 | 340 | 280 | 240 | 535 | 3 | 38 | 34 | 8 | 204 | 4.5 |
| 200 | 596 | - | 311 | 405 | 345 | 300 | 564 | 3 | 44 | 34 | 12 | 260 | 4.5 |
| 250 | 673 | - | 428 | 470 | 400 | 352 | 729 | 3 | 48 | 41 | 12 | 313 | 4.5 |
| 300 | 762 | - | 428 | 530 | 460 | 412 | 774 | 4 | 54 | 41 | 16 | 364 | 4.5 |
| PN100(10.0MPa) | (mm) | ||||||||||||
| 50 | 292 | 588 | 143 | 175 | 135 | 105 | 153 | 3 | 26 | 23 | 4 | 88 | 4 |
| 80 | 356 | 1251 | 172 | 210 | 170 | 140 | 195 | 3 | 30 | 23 | 8 | 121 | 4 |
| 100 | 432 | 1301 | 191 | 250 | 200 | 168 | 213 | 3 | 32 | 25 | 8 | 150 | 4.5 |
| 150 | 559 | - | 311 | 340 | 280 | 240 | 535 | 3 | 38 | 34 | 8 | 204 | 4.5 |
| 200 | 660 | - | 428 | 405 | 345 | 300 | 583 | 3 | 44 | 34 | 12 | 260 | 4.5 |
| 250 | 787 | - | 428 | 470 | 400 | 352 | 750 | 3 | 48 | 41 | 12 | 313 | 4.5 |
| 300 | 838 | - | 535 | 530 | 460 | 412 | 803 | 4 | 54 | 41 | 16 | 364 | 4.5 |
注： PN64結構長度按ANSI B16.5 Class 400.
